Acélszerkezet gyári anatómiája: mély merülés az egyes szerkezeti részekbe

Áttekintés

Az acélszerkezeti gyárak páratlan rugalmasságot kínálnak, lehetővé téve az építők számára, hogy optimalizálják az elrendezést és a helyfelhasználást ., akár nehéz, vagy gyártóvezetékek befogadására, az acélépületek könnyedén alkalmazkodnak a különféle ipari igényekhez .

De mi alkotja pontosan a teljes acélszerkezeti raktárt? Ez az útmutató lebontja az elsődleges keretek minden kritikus összetevőjét a burkolatrendszerekig, és megérti a robusztus struktúrák mögött meghúzódó mérnöki műszaki .

Elsődleges szerkezeti alkatrészek

Acélgerendák és acéloszlopok képezik egy előregyártott gyár acélépület csontvázát, biztosítva az alapvető keretet, és biztosítva a stabilitási és terhelési képességet .

Acéloszlopok

Az acéloszlopok az elsődleges vertikális tartó tagok bármely acélgyárban vagy raktárban . Úgy tervezték, hogy egy tipikus acélépületben az . . . . . alapítványhoz tartozó függőleges terheléseket 6-7 méteres időközönként helyezzék el: a szokásos típusú oszlopok:

H alakú acéloszlopok

Ipari acélépületekben,hegesztett H-sugarasa leggyakoribb acéloszlopok, amelyek a melegen hengerelt H-gerendákkal szemben előnyben részesítik a testreszabható méreteket, az optimalizált terhelési kapacitást és a kiváló teljesítményt .

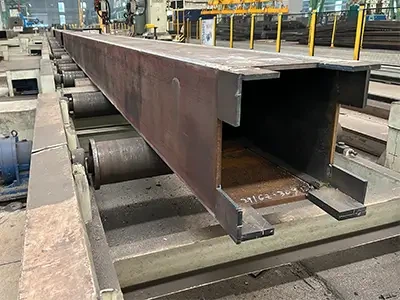

Doboz acél oszlopok

Nehéz vagy sokemeletes műhelyekben használják nagy hajlító merevségük, torziós ellenállásuk és a helyi hajlás elleni ellenállás miatt .

Cruciform oszlopok (kereszt alakú acéloszlopok)

Többszintes épületekben vagy ipari növényekben, amelyek jelentős terhelési igényekkel rendelkeznek,keresztes oszlopokgyakran használják maguk oldalsó erőálló tagokként, nagy szilárdságuk és stabilitásuk miatt két irányban .

Szélálló oszlopok

A szélálló oszlop egy speciális függőleges támogató tag, amelyet a szélterhelések és más vízszintes erők elleni küzdelemre terveztek .

>> >[További információ] Megérteni az acéloszlop -típusokat, funkciókat és alkalmazásokat .

Acélgerendák

Az acélgerendák a fő vízszintes tagok, amelyek támogatják a padlót és a tetőrendszereket . A terheléseket ezekről a felületekről az oszlopokba továbbítják .

H-sugaras

Mint már korábban említettük, a H-alakú gerendák két elsődleges formában kaphatók: a forró és hegesztett . forró hengerelt H-sugai gyakran elegendőek a standard építési keretekhez . A hegesztett H-sugárok magasabb rakománytáblázási kapacitást kínálnak, és a 10}}}}}}}}}}}}}}}}} választási választást kínálják.

Ívelt acélgerendák

Az acél nagy tervezési rugalmassága lehetővé teszi az egyedi építészeti formákat .Ívelt gerendákszolgáljon mind a szerkezeti terhelést, mind az esztétikai funkciót, lehetővé téve a tervezők számára, hogy ívekhez hozzanak létre, hogy megfeleljenek a konkrét projektkövetelményeknek .

Szélgerendák

A padló vagy a tető szélén helyezkedik el, a szélsugarak támogatják a speciális terheléseket, és javítják a . szerkezet általános integritását. A kulcsfontosságú funkció az épület oldalsó merevségének növelése, segítve ellenállni a hurrikánok vagy a földrengések erõinek .

Daru gerendák (daru gerendák)

Alapvetődaru gerendákkifejezetten a híddaruk (felsődaruk) támogatására tervezték .. Úgy tervezték, hogy a daru, a vízszintes fékerők és a dinamikus ütközési terhelések kezelésére szolgáló dinamikus ütközési terhelések kezelésére szolgálnak. .

Acél csatlakozások

Acél csatlakozásokazok a kritikus pontok, ahol a gerendák, oszlopok és a merevítő tagok összekapcsolódnak . Az acélízületek tervezése és minősége közvetlenül befolyásolja a szerkezet biztonságát, merevségét és az építési hatékonyságot .

Oszlopbázislemezek

Az oszlopbázis -csatlakozás az acél oszlop és annak alapja . alapja közötti kritikus kapcsolat. Két fő típus létezik: a rögzített alap (a tengelyirányú erő és a nyíró) és a rögzített alap (ellenállási nyomaték, nyírási és tengelyirányú terhelések) .

Gerenda-oszlop csatlakozások

Ezek olyan létfontosságú csatlakozások, amelyek az acélgerendákat oszlopokhoz csatlakoztatják, a függőleges és vízszintes terheléseket a keretben . keret egészében továbbítva

Zárójel

A daru gerenda konzolegy strukturális elem, amely a . oszlopból származik, elsődleges funkciója a daru gerendák támogatása és a nehéz terhelések átvitele a daru rendszerből a . oszlopba

Nyírási kulcsok

A nyírókulcsot általában az . oszlop alaplemez aljára hegesztik a helyszíni telepítés során, a nyírási kulcs be van ágyazva a . alapító betonba.

Másodlagos szerkezeti tagok

Míg a másodlagos tagok nem viselik az elsődleges szerkezeti terheléseket, mint például a gerendák és az oszlopok, ezek nélkülözhetetlenek az acélépítés stabilitásához és integritásához . Az épület borítékát támogatják, és a terheléseket az elsődleges keretbe . az elsődleges keretbe továbbítják.

Acél merevítő és nyakkendő rudak

A merevítő rendszert úgy tervezték, hogy ellenálljon az oldalirányú erőknek (például a szél és a szeizmikus terhelések), és fenntartsa a . szerkezet hosszanti és keresztirányú stabilitását

Girtok és fúrók

Purlins (tető) és girtok (falak) Támogató burkolólapok, a terhelések átvitele a . főkeretre

A C alakú és z alakú, hidegen formált acélprofilokat általában használják purlinokként és girtként acélépületekben .

Burkolatrendszerek

A burkolatrendszerek az acélszerkezeti gyárépületek külső borítéka, amely időjárás -védelmet, hőszigetelést, esztétikát és szerkezeti támogatást biztosít .

Fali és tetőpanelek

Anyagok:

Galvanizált acéllemezek, színes bevonatú acéllemezek, szigetelt szendvicspanelek stb. .

Tetőablakok és szellőzés

A Skylight panelek és a szellőztető rendszerek együtt működnek az acélépület természetes megvilágításának, a levegőminőségnek, a belső hőmérsékletnek és az általános energiahatékonyságnak a optimalizálásában .

Kötőelemek és kiegészítők

A csavarok nélkülözhetetlen rögzítők az acélszerkezet összeszereléséhez. . A nagy szilárdságú csavarokat az elsődleges acélgerendák és oszlopok csatlakoztatására használják. . A horgonycsavarok be vannak ágyazva az oszlopok rögzítéséhez, szilárd és stabil alapot hozva létre a teljes szerkezethez .}}}}}}}}}}}}}}}}}}}}}}}}}}
